4噸自制底盤GNQY-Z4型吊車

吊車簡介

吊車是起重機的俗稱，起重機(Crane)是起重機械的一種，是一種作循環、間歇運動的機械。一個工作循環包括：取物裝置從取物地把物品提起，然后水平移動到指定地點降下物品，接著進行反向運動，使取物裝置返回原位，以便進行下一次循環。

4噸自制底盤GNQY-Z4型吊車主要技術參數

型號/SPECIFICATION    GNQY-Z4

最大起重量/MAX RATED HOISTING WEIGHT   4000Kg

最大起升高度/MAX HOISTING HEIGHT   20-22m

發動機型號/INTERNAL COMBUSTION ENGINE TYPE   ZS24 ZS30

功率/RATED POWER    18.7 22Kw

底盤型號/CHASSIS TYPE    ST4-I

起升速度/LIFING SPEED    26(52)m/min

回轉速度/STEERLNG SPEED    2.8/min

行駛速度/DRVLNG SPEED    ≤50Km/h

支腿跨距/OUTRIGGER DISTANCE(CROSS$LOVG)    4.0x2.7m

外形尺寸/OVERALL DIMENSIONS(L$H$W)    7.6x1.9x2.63m

吊車安全操作指南

1、超載或被吊物重量不清不吊；
2、指揮信號不明確不吊；
3、捆綁、吊掛不牢或不平衡，可能引起滑動不吊；
4、被吊物上有人或浮置物時不吊；
5、結構或零部件有影響安全工作的缺陷或損傷時不吊；
6、遇有拉力不清的埋置物件時不吊；
7、工作場地昏暗，無法看清場地、被吊物和指揮信號時不吊；
8、被吊物棱角處與捆綁鋼絲間未加襯墊時不吊；
9、歪拉斜吊重物時不吊；
10、吊車保險裝置不齊全，不可靠不吊等。
11、有高壓線的地方不能工作。
12、陰天刮風下雨不能工作

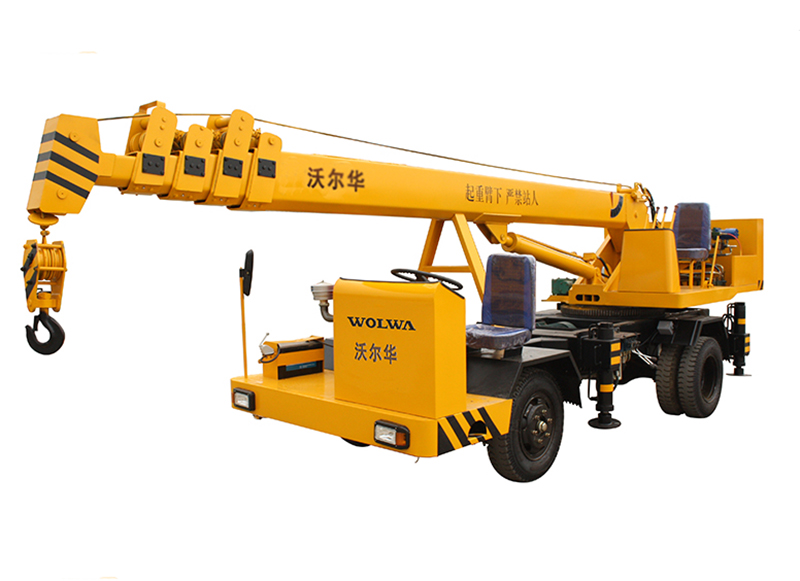

4噸自制底盤GNQY-Z4型吊車產品實物圖
