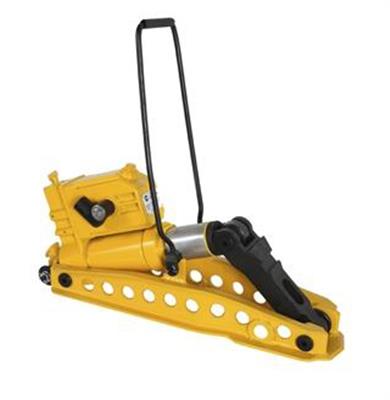

YQBD-196A型液壓起撥道器

YQBD型液壓起撥道器是一種適合鐵路線路養護與維修作業的新型起撥道機具。本機最大特點是一機兩用，起撥合一，既能滿足線路起道作業需要，又能符合撥道作業需要 。
其中YQBD-245A、YQBD-196A、YQBD-294起撥道器具有雙速功能。
主要技術參數:

基本結構與工作原理
原理：往復擺動手搬把，通過定塊機構，使雙柱塞泵連續工作（吸，壓油），將液壓油壓入油缸內，推動活塞伸出，在活塞推力作用下油缸及撥臂帶動鋼軌向前移動，起到撥道的目的。
其液壓原理圖、主要結構如圖示：
1手搬把、2連桿、3泵桿、4泵座、5液壓油、6、7單向閥、8濾油器、9油箱、10連接頭、11活塞、12油缸、13回油閥、14安全閥。
使用方法
（一）、使用
1、使用前檢查：
（1）、油箱內油量是否充足，不必裝滿留有一定空間
（2）、卸荷閥的啟閉性是否穩定
（3）、各連接緊固部位是否有松動和漏油現象
2、操作步驟
（1）、將機具放在兩軌枕間軌底下，使撥臂緊貼軌底，關閉回油閥，再搖動手搬把，雙柱塞泵連續吸、壓油工作使活塞伸出，撥臂推動鋼軌前移，即可進行撥道。
（2）、撥道作業完成后，打開回油閥，使液壓系統卸荷即可下道。
機具的保養
1、根據使用地區的氣候條件和季節來確定液壓油，一般夏季選用40#機油冬季選用20#機油為宜。
2、加油時一定要過濾，保證機油清潔，不得使用污濁或混有水的機油。
3、如經常使用可半年清洗一次機具，清洗時要將機具的油缸、油箱、油道清理干凈，注意不得用棉紗擦拭。
4、如有損壞的部件要及時的更換。
安全使用說明
1、使用前要詳細閱讀使用說明書，了解機具各部分的使用功能。
2、為了保證機具正常使用，在工作油路中設有安全閥。安全閥在出廠前已調整好，工作中不得輕易調整。檢修時，拆卸后組裝應重新進行調整安全閥壓力。
3、發現有零件損壞應及時更換，避免其它零件的損壞。
4、工作結束后或作業中有列車通過時，應將機具卸荷后撤離線路。
5、作業時按《工務安全規則》的有關規定，組織施工和進行安全防護。
