GM-2.2型電動鋼軌打磨機

一、適用范圍
GM-2.2型電動鋼軌打磨機適用于43kg/m-75kg/m鋼軌焊縫、不平整接頭、軌側肥邊、軌面焊修等部分的打磨。具有作業效率高、磨削質量好、操作簡便、上下道方便等優點，是鐵路工務大修、維修及搶修的必備工具。
二、主要技術參數
1、電動機
型號：                       Y90L—2
電壓：                       380V三相
轉速：                       2840r/min
功率：                       2.2kW
2、砂輪
杯型砂輪：                   150×80×32
螺栓緊固平形砂輪             150×60×55
3、主軸轉數：                    3700r/min
4、滾輪跨距：                    1000mm
5、整機質量：                    70kg
三、基本結構與工作原理
工作原理：GM—2.2型電動鋼軌打磨機，以電動機為動力（回轉運動），通過同步帶輪傳遞給杯型砂輪使其產生回轉運動，同時通過一個能轉的手輪來調整砂輪的進給量，從而達到打磨鋼軌的目的。

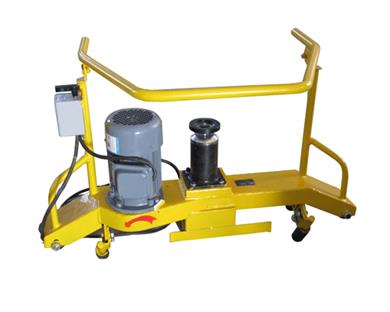

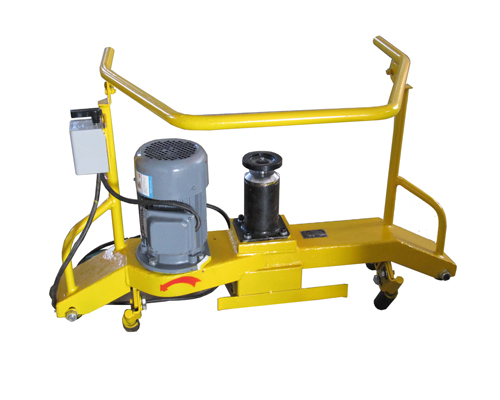

基本結構如圖所示：
1機架、2電動機、3扶欄、4手輪、5掛輪、6仿形滾輪、7砂輪、8拎鉤
